Клапаны обратные двухстворчатые

Обратные двухстворчатые клапаны Genebre, применяются в трубопроводных системах для предотвращения смены направления движения потока при пропадании давления.

Конструкция

Корпус обратного двустворчатого клапана Genebre представляет собой цельнолитое чугунное изделие, во внутреннюю часть которого помещается запорный элемент — две подпружиненные створки (лепестки). Створки и пружины закреплены на оси, находящейся по центру проходного сечения.

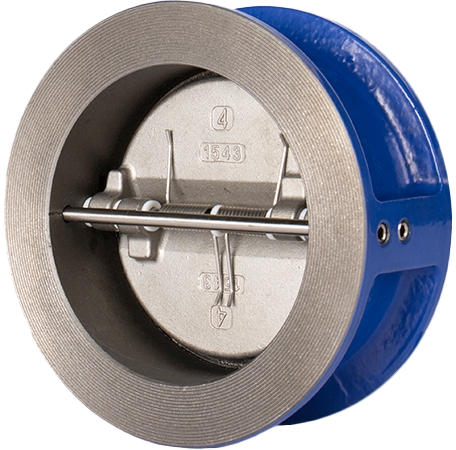

Чугунный межфланцевый двухстворчатый обратный клапан (производитель — Genebre, серия — 2401)

Принцип действия

При движении в заданном направлении рабочая среда создает давление на входе клапана, за счет чего подпружиненные лепестки распахиваются и пропускают поток с двух сторон. При обратном потоке пружины разжимаются, и запорные элементы перекрывают проходное сечение. В то же время проточная среда со стороны выходного отверстия создает усилие и не дает клапану открыться.

Монтаж

Двухстворчатые обратные клапаны Genebre выпускаются в межфланцевом исполнении. Монтаж производится после приварки фланцев на трубопровод. При установке между фланцами важно соблюсти соосность трубопровода, поскольку перекос приведет к нарушению герметичности. Направление открытия створок клапана должно соответствовать направлению потока.

Убедитесь, что направление открытия створок монтируемого клапана соответствует направлению потока.

При горизонтальном монтаже ось створок должна располагаться вертикально. При монтаже на вертикальном трубопроводе пространственное положение оси створок может быть любым. На вертикальном трубопроводе с нисходящим направлением потока (сверху-вниз) допускается установка клапанов с номинальным диаметром до DN 125.

Материалы

Литой корпус изготавливается из чугуна, выдерживающего значительные температурные перепады. Защита от коррозии обеспечивается эпоксидным напылением. Запирающий элемент обратного двухстворчатого клапана Genebre выполнен из нержавеющей стали. В качестве уплотняющего материала используется нитриловая резина (NBR).
