Затворы и краны с приводами Genebre

Затворы и краны с приводами Genebre

Затворы и краны с приводами используются в качестве арматуры для управления потоками газа или жидкости в системах теплоснабжения, водоснабжения, вентиляции, газоснабжения, канализационных сетях, кондиционирования. Приводные устройства устанавливаются на трубопроводы практически любого типа для регулирования и перекрытия транспортируемых сред в двух направлениях.

Привод трубопроводной арматуры не только обеспечивает перемещение запирающего элемента, но при необходимости создает усилие, гарантирующее требуемую герметичность затвора. Позволяет быстро и эффективно привести запорный механизм в действие, особенно в случаях непредвиденных ситуаций. Оснащенные сервоприводами устройства могут встраиваться в системы с автоматическим управлением.

В случае отказа работы оборудования или для аварийного открытия запорно-регулирующая арматура с электроприводом или пневматикой в обязательном порядке комплектуется маховиком ручного управления.

Принцип работы приводных устройств

Дисковые поворотные затворы и шаровые краны компании Genebre являются разновидностью трубопроводной арматуры. Запирающий элемент этих устройств — затвор, выполненный в форме круглого диска или шара.

Дисковые поворотные затворы («баттерфляй») представляют собой кольцевые корпусы с расположенными в них поворотными дисками. В затворе круглый диск поворачивается вокруг своей оси, перпендикулярно проходящему потоку или располагается под углом к направлению потока рабочей среды.

Затворы могут использоваться в качестве запорной арматуры, когда диск находится в полностью открытом или полностью закрытом положении, служат для герметичного перекрытия потока жидкости, воздуха или газа и оснащаются функцией регулирования, которая осуществляется путем смещения заслонки. В зависимости от исходного положения запирающего (регулирующего) элемента дисковые затворы бывают нормально-открытыми и нормально-закрытыми. У первых, при прекращении подвода энергии, создающей перестановочное усилие, затвор открывается, у вторых — закрывается. Минимальный угол смещения диска составляет 10 градусов. Это позволяет точно настраивать пропускные параметры трубопроводной системы.

Приводные краны конструктивно представляют собой обычные шаровые краны, вместо рукоятки для управления на верхней части устанавливается пневматический привод (двойного действия, с пружинным возвратом), или электродвигатель (на 220 В или на 24 В). Привод в автоматическом режиме регулирует положение пропускающего элемента. В запорном сферическом элементе шарового крана устроено сквозное проходное отверстие. При открытом положении ось отверстия в шаре совпадает с осью трубопровода, в закрытом — оси перпендикулярны. Для полного открытия или закрытия крана необходимо повернуть сферический запорный элемент на 90 градусов.

Затворы и краны с электроприводами

В ассортименте компании Genebre устройства с электроприводами:

• монофазные фланцевые клапаны (серии 2015, 2025, 2026, 2027, 2040, 2041, 2105, 2115, 2118, 2525, 2526А, 2528, 5628A, 2540, 2541, 2541, 2933, 3020, 3029, 5629);
• трехфазные фланцевые серводвигатели (серии 2525, 2528, 5628A, 5629).

Запорно-регулирующие устройства с электроприводом предназначены для управления подачей воды в системах инженерных коммуникаций. Электропривод трубопроводной арматуры объединяет систему управления, электродвигатель и редуктор. Однофазные электродвигатели постоянного и переменного тока используют для управления небольшой неполнооборотной или многооборотной арматурой. Трехфазные асинхронные двигатели позволяют обеспечить управление трубопроводной арматурой большей мощности.

Компания Genebre предлагает широкий спектр электрических приводов с различными типами напряжения питания (220В или 24В). Электроприводы разработаны для механизации с дистанционным управлением затворов и шаровых кранов с поворотом от 0 до 90 градусов. Диапазон применения этих электроприводов от 20 Нм до 300 Нм.

Электроприводы комплектуются автоматическим контролем температуры, оптическим индикатором положения, электронным ограничителем крутящего момента, концевыми выключателями 4 SPDT micro, светодиодным индикатором.

В случае отказа работы оборудования или для аварийного открытия, запорно-регулирующая арматура с электроприводом в обязательном порядке комплектуется маховиком ручного управления. На одной из сторон привода находится рычаг селектора «AUTO» — автоматический режим работы. «MAN» — ручное управление. Вращение колеса по часовой стрелке приводит к закрытию клапана.

Преимущества затворов и кранов с электрическими приводами

• небольшая масса;
• малые строительные размеры;
• простая конструкция;
• возможность быстрой замены уплотнительных прокладок.

Также к числу преимуществ электропривода относится его хорошая сочетаемость с современными средствами управления: компьютерами, приборами телеметрии и др. Электропривод чрезвычайно удобен при дистанционном управлении трубопроводной арматурой, он гарантирует надежную взаимосвязь и хорошее взаимодействие между двигателем и пультом управления, мгновенно срабатывает даже при очень больших расстояниях между ними. Электропривод обеспечивает стабильность положения арматуры. Он прост в управлении, его легко монтировать и перенастраивать.

Устройства характеризуются устойчивостью к коррозии, имеют компактную конструкцию, высокую водонепроницаемость, смазываются литиевой смазкой. После установки смазка не требуется.

К недостаткам электроприводного оборудования можно отнести возможный отказ двигателя в случае повреждения электропитания, высокая чувствительность к повышенной температуре и влажности.

Затворы и краны с пневмоприводами

В ассортименте компании Genebre устройства с пневмоприводами:

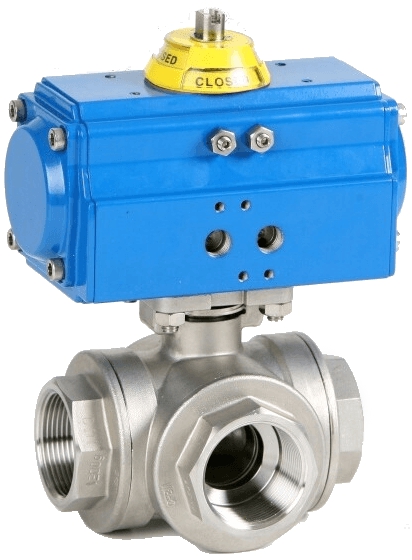

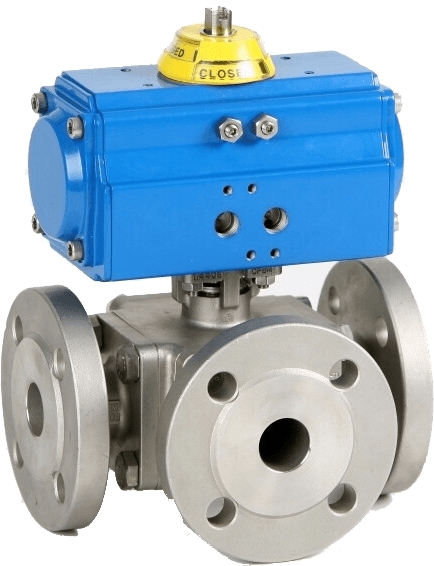

• двойного действия GNP (cерии 40394, 5541, 40337, 40666, 5013, 40711, 5540, 40285);

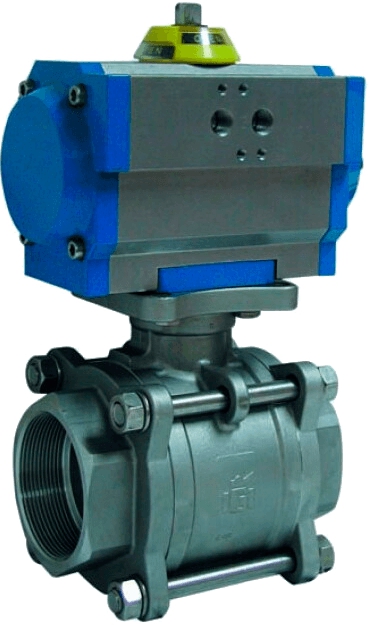

• двойного действия GN (серии 5026, 5027, 5113, 5114, 5119, 5508, 5508А, 5525, 5528, 5528А, 5529, 40352, 40552, 40625, 40811);
• с обратными пружинами GNP (5013, 5015, 5025, 5026, 5027, 5040, 5041, 5105, 5113, 5114, 5508, 5515, 5519, 5525, 5528, 5528А, 5529, 5540, 5541, 40146);
• пневмоприводы GN с пружинным возвратом (5025, 5026, 5027, 5113, 5114, 5508, 5508А, 5519, 5525, 5528, 5529, 40170, 40416).

Пневматические приводы Genebre разработаны для автоматического управления шаровыми кранами и дисковыми поворотными затворами. Выпускаются в универсальном корпусе, который может использоваться для моделей как двойного действия, так и с пружинным возвратом. Дополнительно на приводы могут устанавливаться позиционеры, электромагнитные клапаны и блоки концевых выключателей.

Стандартное исполнение приводов предназначено для поворота запорного элемента арматуры на 90°. По запросу доступны исполнения для 120°, 135°, 150° и 180°. Для управления приводами используется чистый сжатый технический воздух или некоррозивный газ, который может подаваться под давлением от 1 до 8 бар. Носитель может быть смазанным или несмазанным. Он должен иметь точку росы -20 оС или по крайней мере на 10 градусов ниже температуры окружающей среды.

Стандартное исполнение рассчитано на температуру применения от -20 до +80 оС.

Пневмоприводы Genebre с возвратной пружиной и двойного действия имеют одинаковые корпуса и торцевые стаканы. Можно легко перейти от привода двойного действия к приводу с возвратной пружиной непосредственно на объекте.

Симметричная реечная передача обеспечивает быструю работу и долговечность. Переворотом поршней можно достичь вращения в обратную сторону.

Приводы имеют два внешних ограничителя хода, которые позволяют регулировать позиции «открыто» и «закрыто» на 5 градусов. Они позволяют настроить арматуру и обеспечивают точную регулировку хода привода. Опциональные болты, устанавливаемые на торцевые стаканы, могут предоставить дополнительную настройку хода для позиции «открыто».

Цельный, защищенный от выдавливания, приводной вал с цельным поршнем, направляемым по подшипникам, обеспечивают безопасность и долговечность.

Приводы стандартно поставляются с новым двухцветным индикатором позиции. Высококачественные подшипники и смазка обеспечивают низкое сопротивление, долгий срок службы и широкий температурный диапазон применения.

Крепежные элементы сделаны из нержавеющей стали AISI 304 для защиты от коррозии на протяжении всего срока службы.

Все приводы проходят заводские испытания на герметичность.

В стандартном исполнении при подаче давления в порт А пневмопривода двойного действия, давление в центральном отсеке раздвигает поршни и происходит вращение против часовой стрелки. При подаче давления в порт В, давление в торцевых отсеках сводит поршни друг к другу и происходит вращение по часовой стрелке. При необходимости поршни могут быть перевернуты в корпусе, что приведет к вращению по часовой стрелке при подаче давления в порт А.

В стандартном исполнении при потере давления в пневмоприводе с возвратными пружинами происходит вращение по часовой стрелке. При прекращении подачи воздуха/газа в порт А поршни сводят друг к другу, вызывая вращение по часовой стрелке.

Достоинства пневматического привода — простота конструкции, легкость монтажа, быстродействие, надежность, возможность применения на опасных производственных объектах. Они дешевле электрических и электрогидравлических приводов. Они не станут источником перегрева и являются идеальным вариантом при работе с взрывопожароопасными средами.

У пневматического привода есть и слабые стороны. Из-за сжимаемости воздуха несколько снижена его способность сохранять положение шпиндельной арматуры. Из-за коррозии возможно «заедание». Применение пневмоприводов сужает существенный рост расхода воздуха при увеличении размеров арматуры.

Клапаны двухходовые с пневмоприводом

В ассортименте компании Genebre двухходовые клапаны с пневмоприводом:

• угловые клапаны с возвратной пружиной (серии 5060, 5060N);
• клапаны с осевой заслонкой, полнопроходные (серии 5062, 5062N);
• клапаны плавного регулирования (серии 5065, 5065A).

Применяются в системах управления и регулирования потока рабочей среды в технологических системах, когда невозможно использовать клапаны с электромагнитным или электрическим управлением.

Используются в промышленных системах управления и регулирования потока рабочей среды при автоматизации различных процессов:

• в химической, нефтеперерабатывающей, пищевой и легкой промышленности;
• в системах отопления, водоснабжения, кондиционирования;
• в гидравлических системах высокого давления;
• при транспортировке и перекачке жидкостей и газов.
