Основные характеристики
Производитель
Артикул
90M2A063A0500
Наименование

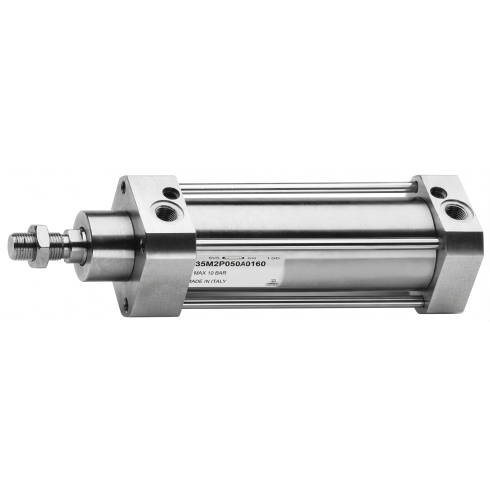

Стандартный пневмоцилиндр
Серия товара
Группа
Тип оборудования
Пневмоцилиндр
Внутренний стандарт
IDO28456
Технические характеристики
Ход
Диаметр поршня
Тип штока
Односторонний
Тип действия
Двустороннее
Присоединение
3/8
Демпфирование
Пневматическое регулируемое
Расположение демпфирования
С двух сторон
Определение позиции
При помощи датчиков положения
Скорость перемещения
От 10 до 1000 мм/с
Массо-габаритные и монтажные характеристики
Тип конструкции
Со стяжными шпильками
Тип присоединения на входе
Внутренняя резьба
Тип крепления
Передний и задний фланец, лапы, передний и задний кронштейн, шарниры
Резьба на штоке
M16X1,5
Конец штока
Наружная резьба
Тип резьбы
G
Резьба крепежных отверстий
M8
Расстояние между крепежными отверстиями
56,5 мм
Ширина
95 мм
Высота
95 мм
Длина
694 мм
Размер шестигранника под ключ 1
24 мм
Размер шестигранника под ключ 2
17 мм
Особенности материалов
Материал штока
Нержавеющая сталь AISI 316
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
Материал крышки
Нержавеющая сталь AISI 316
Материал шпильки
Нержавеющая сталь AISI 316
Материал гильзы
Нержавеющая сталь AISI 316
Условия эксплуатации
Максимальное рабочее давление
10 бар
Минимальное рабочее давление
1 бар
Температура окружающей среды
От 0 °C до + 80 °C (при сухом воздухе -20°C)
Рабочая среда
Очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4]
Примечание по рабочей среде
Требуется установка центробежного фильтра 25 мкм, обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4]
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
