Описание и характеристики
Основные характеристики
Производитель
Артикул
542571
Наименование

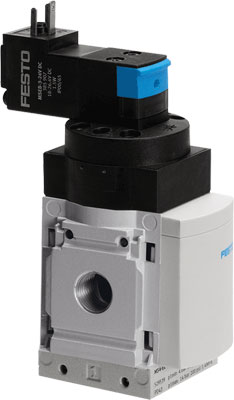

Клапан плавного пуска
Серия товара
Группа
Плавного пуска
Тип оборудования
Клапан
Внутренний стандарт
IDO28456
Технические характеристики
Тип управления
Электромагнитное
Индикатор позиции переключения
С принадлежностями
Присоединение
1/8
Тип пилотного управления
Непрямого действия
Тип сброса
Механическая пружина
Ручное дублирование
Защелкиваемый
Толкающий
Толкающий
Питание пилота
Внутреннее
Оптимальное решение для
Для подготовки воздуха
Максимальный стандартный расход
1000 л/мин
Направление потока
Нереверсивный
Рабочий цикл
100 %
Электрические характеристики
Мощность катушки
1,8 Вт
Электрическое подключение
Кубическая форма по DIN EN 175301-803 Расположение контактов тип С по EN 175301-803
Класс защиты
IP65
Рабочее напряжение катушки
24 В DC
Массо-габаритные и монтажные характеристики
Тип конструкции
Седло поршня
Тип присоединения на входе
Внутренняя резьба
Тип крепления
Линейный монтаж. С принадлежностями
Монтажный шаг
40 мм
Тип резьбы
NPT
Вес
263 г
Особенности материалов
Материал корпуса
Алюминиевый сплав
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
Условия эксплуатации
Максимальное рабочее давление
10 бар
Минимальное рабочее давление
4 бар
Положение при сборке
Любое
Температура окружающей среды
От -10 °C до +50 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Инертные газы
Инертные газы
Рабочая температура
От -10 до +50 °C
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Сопротивление коррозии
2 - Средняя стойкость к коррозии
Дополнительные характеристики
Отображение статуса сигнала
С принадлежностями
Комбинации блоков
Блок давления
Электро клапан плавного пуска
Тип устройства
Индивидуальное устройство
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
