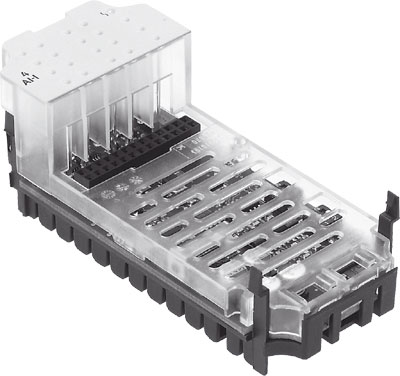

Описание и характеристики
для модульного электрического терминала СРХ. Для сигналов датчиков давления, расхода и дистанции с токовым выходом в диапазоне 4…20 мА.
Основные характеристики
Производитель
Артикул
541484
Наименование
Аналоговый модуль
Серия товара
Группа
Для CPX
Внутренний стандарт
IDO28456
Технические характеристики
Внутреннее время цикла
10 мс
Диагностика
- Обрыв кабеля по каналу
- Нарушение граничных значений по каналу
- Входной сигнал короткого замыкания
- Ошибка параметризации
- Нарушение граничных значений по каналу
- Входной сигнал короткого замыкания
- Ошибка параметризации
Защита (при коротком замыкании)
Внутренний электронный предохранитель
Ошибка - выход за пределы допустимого диапазона температур окружающей среды
+/- 0,6 %
Электрическая развязка канал, внутренняя шина
Да, без использования внутреннего питания датчика
Базовое пороговое значение при 25 °C
+/- 0,5 %
Количество входов
4
Собственное потребление тока при рабочем напряжении
Обычно 50 мА.
Электрическая развязка, канал-канал
Нет
Точность повторения
0.15% при 25º C
Параметры конфигурации
Формат данных; Силы по каждому каналу; Контроль граничных значений / по канальный; Сглаживание измеренного значения; Диапазон сигнала на канал; Режим после короткого замыкания; Контроль обрыва провода / канала
Типы датчиков
0 - 20 мА
4 - 20 мА
4 - 20 мА
Формат данных
12 бит + префикс
Может быть масштабирован до 15 бит
Может быть масштабирован до 15 бит
Светодиодные индикаторы
- 1 группа диагностики
Электрические характеристики
Класс защиты
В зависимости от блока подсоединений
Диапазон рабочего напряжения
От 8 до 30 В DC
Номинальное рабочее напряжение DC
24 В DC
Массо-габаритные и монтажные характеристики
Ширина
41 мм
Высота
24,8 мм
Длина
96,8 мм
Вес
78 г
Интерфейс
Максимальная длина линии
30 м
С защитой
С защитой
Особенности материалов
Материал корпуса
PA (Полиамид) с армированием; PC (Поликарбонат)
Условия эксплуатации
Температура окружающей среды
От -5 °C до +50 °C
Температура хранения
От -20 °C до +70 °C
Сопротивление коррозии
1 - Низкая стойкость к коррозии
(встроенные)
(встроенные)
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
Документация
Аналоговые модули Festo серии CPX-A дополнительные характеристики
Краткое описание CPX-4AE-T-RU
Краткое описание CPX-AX-RU
Свидетельство Festo 2022
