Основные характеристики
Производитель
Артикул
539506
Наименование

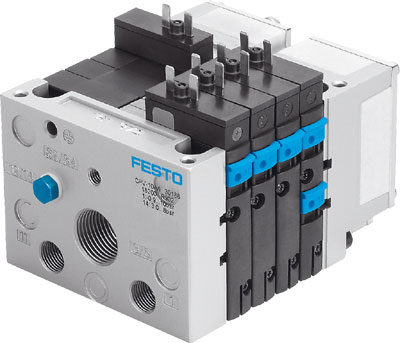

Пневмоостров с искробезопасным подключением
Серия товара
Тип оборудования
Пневмоострова
Внутренний стандарт
IDO28456
Технические характеристики
Тип управления
Электрическое
Максимальное количество распределителей
8
Присоединение 3
Общая линия
Тип пневмоострова
10
Максимальный стандартный расход пневмоострова
400 л/мин при 10 мм
Функция распределителя
2x2/2, Н.З., моностабильные
2x2/2, Н.О./Н.З., моностабильные
2x3/2, Н.З., моностабильные
2x3/2, Н.О., моностабильные
2x3/2, Н.О./Н.З., моностабильный
5/2 бистабильный
5/2 моностабильный
5/3 Н.З.
2x2/2, Н.О./Н.З., моностабильные
2x3/2, Н.З., моностабильные
2x3/2, Н.О., моностабильные
2x3/2, Н.О./Н.З., моностабильный
5/2 бистабильный
5/2 моностабильный
5/3 Н.З.
Присоединение 1
M7
Структура пневмоострова
Фиксированный шаг
Присоединение 2
Общая линия
Требуемое потребление тока
0,016 A
Подходит для работы с вакуумом
Нет
Питание пилота
Внешнее; Внутреннее
Максимальное количество зон давления
2
Электрические характеристики
Электрическое подключение
Индивидуальное подключение
Класс защиты
Разъемы IP50
Пневмоостров IP55
Пневмоостров IP55
Номинальное рабочее напряжение DC
24 В DC
Массо-габаритные и монтажные характеристики
Тип конструкции
Золотниковый
Размер клапана
10 мм
Присоединение 4
M7
Тип резьбы
M
Выхлоп пилота, канал 82/84
Общая линия
Подвод пилотного воздуха 12/14
Общая линия
Условный проход
4 мм
Особенности материалов
Тип уплотнения
Мягкий
Условия эксплуатации
Пилотное давление
3 - 8 бар
Температура окружающей среды
От -5 °C до +50 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Взрывозащита типа (Пыль)
Ex ib IIIC T100°C Db
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Температура хранения
От -20 °C до +40 °C
Категория ATEX (Газ)
II 2G
Взрывозащита типа (Газ)
Ex ib IIC T4 Gb
Взрывобезопасная температура окружающей среды
Pi 0,76W: -5°C ≤ Ta ≤ +50°C
Pi 0,93W: -5°C ≤ Ta ≤ +40°C
Pi 0,93W: -5°C ≤ Ta ≤ +40°C
Категория ATEX (Пыль)
II 2D
Сопротивление коррозии
1 - Низкая стойкость к коррозии
2 - Средняя стойкость к коррозии
2 - Средняя стойкость к коррозии
Стандарты
Сертификационный департамент
IECEx TUR 12.0002X
TÜV 06 ATEX 7334 X
TÜV 06 ATEX 7334 X
Сертификация взрывозащиты за пределами Евросоюза
EPL Db (IEC-EX)
EPL Dc (IEC-EX)
EPL Gb (IEC-EX)
EPL Gc (IEC-EX)
EPL Dc (IEC-EX)
EPL Gb (IEC-EX)
EPL Gc (IEC-EX)
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
Документация
Клапанный коллектор Festo серии CPV10-EX дополнительные характеристики
Инструкция по монтажу KMYZ-4-_/MSSD-ZBZC-D2
Инструкция по монтажу CPV10-VI-P...
Свидетельство Festo 2022
