Описание и характеристики
Основные характеристики
Производитель
Артикул
539218
Наименование

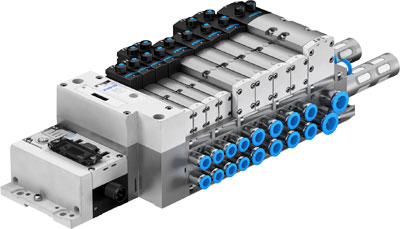

Пневмоостров
Серия товара
Тип оборудования
Пневмоострова
Внутренний стандарт
IDO28456
Технические характеристики
Тип управления
Электрическое
Максимальное количество распределителей
32
Номинальное рабочее напряжение AC
110 В AC
Электрическая система вход/выход
Да
Функция быстрого выхлопа
Через дроссельную плиту
Тип пневмоострова
44
Максимальный стандартный расход пневмоострова
1100 л/мин при 26 мм
1300 л/мин при 42 мм
2900 л/мин при 52 мм
4000 л/мин при 65 мм
550 л/мин при 18 мм
1300 л/мин при 42 мм
2900 л/мин при 52 мм
4000 л/мин при 65 мм
550 л/мин при 18 мм
Функция распределителя
2x2/2, Н.З., моностабильные
2x3/2, Н.З., моностабильные
2x3/2, Н.О., моностабильные
2x3/2, Н.О./Н.З., моностабильный
5/2 бистабильный
5/2 бистабильный с доминирующим сигналом
5/2 моностабильный
5/2, моностабильный с функцией безопасности
5/3 под давлением в нейтральной позиции
5/3 выхлоп в нейтральной позиции
5/3 Н.З.
5/3, канал 2 под давлением, канал 4 соединен с выхлопом
2x3/2, Н.З., моностабильные
2x3/2, Н.О., моностабильные
2x3/2, Н.О./Н.З., моностабильный
5/2 бистабильный
5/2 бистабильный с доминирующим сигналом
5/2 моностабильный
5/2, моностабильный с функцией безопасности
5/3 под давлением в нейтральной позиции
5/3 выхлоп в нейтральной позиции
5/3 Н.З.
5/3, канал 2 под давлением, канал 4 соединен с выхлопом
Структура пневмоострова
Модульный, вместе могут использоваться различные размеры распределителей
Рабочее давление для пневмоострова с внутренним подводом сжатого воздуха к пилотам
От 3 до 10 бар
Подходит для работы с вакуумом
Да
Питание пилота
Внешнее; Внутреннее
Максимальное количество зон давления
32
Электрические характеристики
Электрическое подключение
Ethernet
Fieldbus
Встроенный контроллер
Fieldbus
Встроенный контроллер
Класс защиты
IP65
NEMA 4
NEMA 4
Допустимые колебания напряжения
± 10 %
Номинальное рабочее напряжение DC
24 В DC
Массо-габаритные и монтажные характеристики
Тип конструкции
Золотниковый
Размер клапана
18 мм; 26 мм; 65 мм; 52 мм; 42 мм
Условия эксплуатации
Пилотное давление
3 - 10 бар
Температура окружающей среды
От -5 °C до +50 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Относительная влажность воздуха
0 % - 90 % (без образования конденсата)
Температура хранения
От -20 °C до +60 °C
Сопротивление коррозии
0 - Нет стойкости к коррозии
Дополнительные характеристики
Отображение статуса сигнала
LED
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
