Описание и характеристики

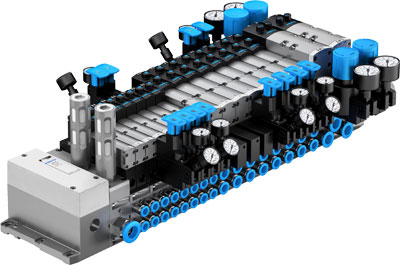

Пневмоостров VTSA, ISO 15407-2, ISO5599-2, с многополюсным подключением.
Основные характеристики
Производитель
Артикул
539216
Наименование
Пневмоостров
Серия товара
Тип оборудования
Пневмоострова
Внутренний стандарт
IDO28456
Технические характеристики
Тип управления
Электрическое
Максимальное количество распределителей
32
Номинальное рабочее напряжение AC
110 В AC
Функция быстрого выхлопа
Через дроссельную плиту
Тип пневмоострова
44
Максимальный стандартный расход пневмоострова
1100 л/мин при 26 мм
1300 л/мин при 42 мм
2900 л/мин при 52 мм
4000 л/мин при 65 мм
550 л/мин при 18 мм
1300 л/мин при 42 мм
2900 л/мин при 52 мм
4000 л/мин при 65 мм
550 л/мин при 18 мм
Функция распределителя
2x2/2, Н.З., моностабильные
2x3/2, Н.З., моностабильные
2x3/2, Н.О., моностабильные
2x3/2, Н.О./Н.З., моностабильный
5/2 бистабильный
5/2 бистабильный с доминирующим сигналом
5/2 моностабильный
5/2, моностабильный с функцией безопасности
5/3 под давлением в нейтральной позиции
5/3 выхлоп в нейтральной позиции
5/3 Н.З.
5/3, канал 2 под давлением, канал 4 соединен с выхлопом
2x3/2, Н.З., моностабильные
2x3/2, Н.О., моностабильные
2x3/2, Н.О./Н.З., моностабильный
5/2 бистабильный
5/2 бистабильный с доминирующим сигналом
5/2 моностабильный
5/2, моностабильный с функцией безопасности
5/3 под давлением в нейтральной позиции
5/3 выхлоп в нейтральной позиции
5/3 Н.З.
5/3, канал 2 под давлением, канал 4 соединен с выхлопом
Структура пневмоострова
Модульный, вместе могут использоваться различные размеры распределителей
Рабочее давление для пневмоострова с внутренним подводом сжатого воздуха к пилотам
От 3 до 10 бар
Подходит для работы с вакуумом
Да
Питание пилота
Внешнее; Внутреннее
Максимальное количество зон давления
32
Электрические характеристики
Электрическое подключение
Многополюсный разъем
Класс защиты
IP65
NEMA 4
NEMA 4
Допустимые колебания напряжения
± 10 %
Номинальное рабочее напряжение DC
24 В DC
Массо-габаритные и монтажные характеристики
Тип конструкции
Золотниковый
Размер клапана
18 мм; 26 мм; 65 мм; 52 мм; 42 мм
Условия эксплуатации
Пилотное давление
3 - 10 бар
Температура окружающей среды
От -5 °C до +50 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Относительная влажность воздуха
0 % - 90 % (без образования конденсата)
Температура хранения
От -20 °C до +60 °C
Сопротивление коррозии
0 - Нет стойкости к коррозии
Дополнительные характеристики
Отображение статуса сигнала
LED
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
