Описание и характеристики
Основные характеристики
Производитель
Артикул
538761
Наименование

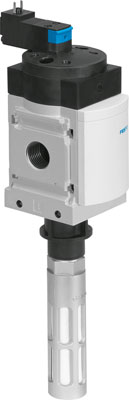

Отсечной распределитель
Серия товара
Группа
Отсечные
Тип оборудования
Распределители
Внутренний стандарт
IDO28456
Технические характеристики
Рабочая позиция
Моностабильный
Тип управления
Электромагнитный
Присоединение
1/2
Тип пилотного управления
Непрямого действия
Присоединение 3
G1/2
Тип сброса
Механическая пружина
Ручное дублирование
Защелкиваемый
Толкающий
Толкающий
Функция быстрого выхлопа
Не дросселируемый
Функция распределителя
Нормально закрыт
Питание пилота
Внутреннее
Оптимальное решение для
Для подготовки воздуха
Максимальный стандартный расход
7000
Направление потока
Нереверсивный
Рабочий цикл
100 %
Электрические характеристики
Электрическое подключение
Кубическая форма по DIN EN 175301-803 Расположение контактов тип С по EN 175301-803
Класс защиты
IP65
Рабочее напряжение катушки
110 В AC
Мощность переключения
3 ВА
Мощность удержания
2,4 ВА
Частота катушки
50/60 Гц
Допустимые колебания напряжения
± 10 %
Массо-габаритные и монтажные характеристики
Тип конструкции
Золотниковый
Тип присоединения на входе
Внутренняя резьба
Тип крепления
Линейный монтаж. С принадлежностями
Монтажный шаг
62 мм
Тип резьбы
NPT
Вес
816 г
Особенности материалов
Материал корпуса
Алюминиевый сплав
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
Условия эксплуатации
Максимальное рабочее давление
10 бар
Минимальное рабочее давление
4 бар
Положение при сборке
Любое
Температура окружающей среды
От -10 °C до +60 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Инертные газы
Инертные газы
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Сопротивление коррозии
2 - Средняя стойкость к коррозии
Комбинации блоков
Блок включения
Распределитель вкл./выкл.
Тип устройства
Индивидуальное устройство
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
