Описание и характеристики
Основные характеристики
Производитель
Артикул
537980
Наименование

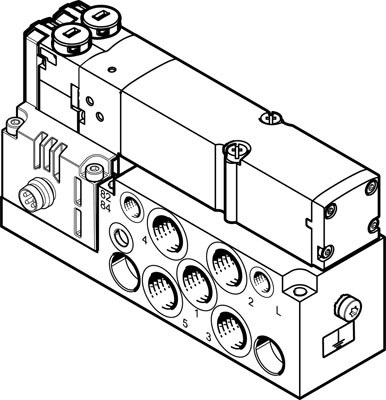

Распределитель с электромагнитным управлением
Серия товара
Группа
Универсальные
Тип оборудования
Распределители
Внутренний стандарт
IDO28456
Технические характеристики

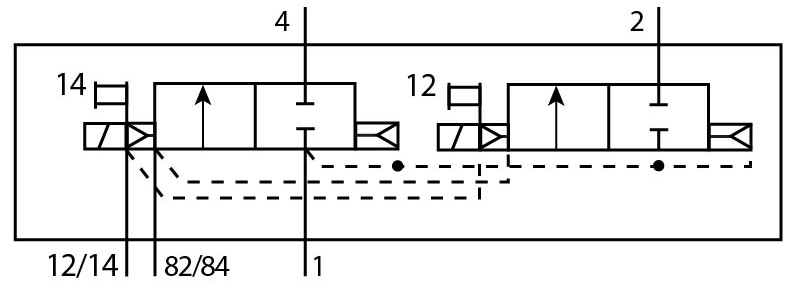

Количество линий и позиций
2х3/2 лин./поз.
Тип управления
Максимальный момент затяжки, установка распределителя
0,65 Нм
Тип действия
Моностабильный
Присоединение
Тип пилотного управления
Непрямого действия
Тип сброса
Пневматический
Ручное дублирование
Защелкиваемый; Толкающий
Функция быстрого выхлопа
Дросселирующий
Функция распределителя
Н. З.
Время включения
7 мс
Стандартный номинальный расход с QS-8
650 л/мин
Время отключения
25 мс
Подходит для работы с вакуумом
Нет
Питание пилота
Внешнее
Максимальный стандартный расход
680
Направление потока
Нереверсивный
Негативный тестовый импульс с логикой 1
900 мкс
Позитивный тестовый импульс с логикой 0
400 мкс
Электрические характеристики
Тип электрического подключения
Разъем
Электрическое подключение
M8X1
Количество контактов
4-пин
Класс защиты
IP65 по IEC 60529 в собранном состоянии
Рабочее напряжение катушки
24 В DC
Допустимые колебания напряжения
±25 %
Массо-габаритные и монтажные характеристики
Тип конструкции
Золотниковый
Тип присоединения на входе
Внутренняя резьба
Присоединение выхлопа
1/8
Присоединение комплектующих
Наружная резьба
Тип крепления
Со сквозным отверстием
Монтажный шаг
37,2 мм
Размер клапана
20 мм
Тип резьбы
G
Выхлоп пилота, канал 82/84
M5
Подвод пилотного воздуха 12/14
M5
Вес
325 г
Особенности материалов
Материал корпуса
Алюминиевый сплав
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
Тип уплотнения
Мягкий
Условия эксплуатации
Максимальное рабочее давление
8 бар
Пилотное давление
3 - 8 бар
Положение при сборке
Любое
Температура окружающей среды
От -5 °C до +50 °C
Рабочая среда
Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Относительная влажность воздуха
90 % при 40 °C (без образования конденсата)
Температура хранения
От -20 °C до +40 °C
Сопротивление коррозии
1 - Низкая стойкость к коррозии
Стандарты
Стойкость к вибрации
Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Дополнительные характеристики
Защита от перекрытия
Да
Отображение статуса сигнала
Да
