Описание и характеристики
Основные характеристики
Производитель
Артикул
536980
Наименование

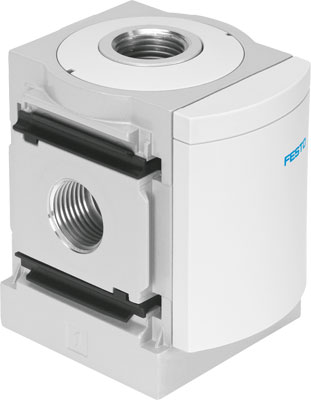

Модуль разветвления
Серия товара
Группа
Отдельный модуль
Внутренний стандарт
IDO28456
Технические характеристики
Стандартная номинальная пропускная способность в направлении главного потока 1->2
1200 л/мин
Присоединение
1/8
Стандартный номинальный расход, отвод вверх
500 л/мин
Стандартный номинальный расход, отвод вниз
500 л/мин
Стандартный номинальный расход отвод вверх
500 л/мин
Стандартный номинальный расход отвод вниз
500 л/мин
Массо-габаритные и монтажные характеристики
Тип конструкции
С функцией ответной реакции
Монтажный шаг
40 мм
Тип резьбы
NPT
Вес
160 г
Особенности материалов
Материал корпуса
Алюминиевый сплав
Условия эксплуатации
Максимальное рабочее давление
10 бар
Положение при сборке
Любое
Температура окружающей среды
От -10 °C до +60 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] Инертные газы
Рабочая температура
От -10 до +60 °C
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Температура хранения
От -10 °C до +60 °C
Сопротивление коррозии
2 - Средняя стойкость к коррозии
Комбинации блоков
Блок разветвления

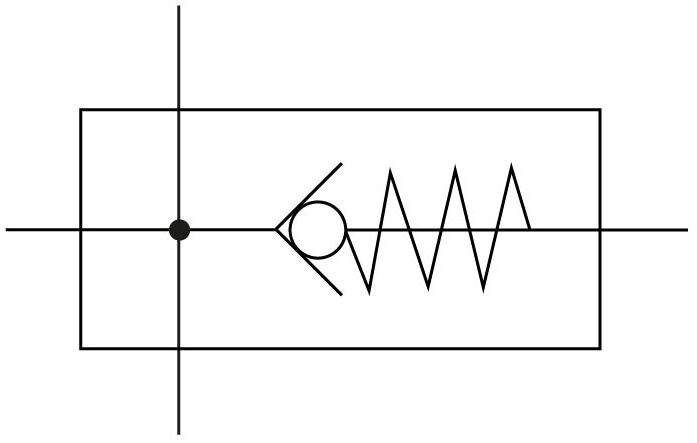

Модуль разветвления с обратным клапаном
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
Документация
Инструкция по монтажу MS4/6-A4/8
Инструкция по монтажу MAE-MS...-RG
Инструкции по эксплуатации SDE5-RU
Инструкции по эксплуатации MS-WR/WP/WB-RU
Инструкции по эксплуатации SDE1-RU
Инструкции по эксплуатации PEV-1/4-B RU/SV
Инструкции по эксплуатации PEV-1/4-M12
Свидетельство Festo 2022
