Описание и характеристики
Основные характеристики
Производитель
Артикул
533380
Наименование
Распределитель с электромагнитным управлением
Серия товара
Группа
Универсальные
Тип оборудования
Распределители
Внутренний стандарт
IDO28456
Технические характеристики

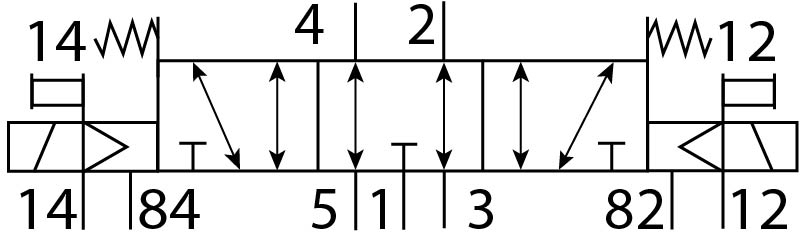

Количество линий и позиций
Рабочая позиция
Выхлоп в центральной позиции
Тип управления
Максимальный момент затяжки, установка распределителя
0,25 Нм
Тип действия
Моностабильный
Присоединение
M7
Тип пилотного управления
Непрямого действия
Тип сброса
Пружинный
Ручное дублирование
Защелкиваемый; Толкающий
Функция быстрого выхлопа
Дросселирующий
Время переключения
15 мс
Время включения
10 мс
Стандартный номинальный расход с QS-6
240 л/мин
Время отключения
35 мс
Подходит для работы с вакуумом
Нет
Питание пилота
Внутреннее
Максимальный стандартный расход
240
Направление потока
Нереверсивный
Негативный тестовый импульс с логикой 1
200 мкс
Позитивный тестовый импульс с логикой 0
400 мкс
Электрические характеристики
Тип электрического подключения
Разъем
Электрическое подключение
M8X1
Количество контактов
4-пин
Класс защиты
IP65 по IEC 60529 в собранном состоянии
Рабочее напряжение катушки
24 В DC
Допустимые колебания напряжения
±25 %
Массо-габаритные и монтажные характеристики
Тип конструкции
Золотниковый
Тип присоединения на входе
Внутренняя резьба
Присоединение выхлопа
M7
Присоединение комплектующих
Наружная резьба
Тип крепления
Со сквозным отверстием
Монтажный шаг
28,8 мм
Размер клапана
10 мм
Тип резьбы
M
Вес
143 г
Особенности материалов
Материал корпуса
Алюминиевый сплав
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
Тип уплотнения
Мягкий
Условия эксплуатации
Максимальное рабочее давление
8 бар
Минимальное рабочее давление
3 бар
Пилотное давление
3 - 8 бар
Положение при сборке
Любое
Температура окружающей среды
От -5 °C до +50 °C
Рабочая среда
Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Относительная влажность воздуха
90 % при 40 °C (без образования конденсата)
Температура хранения
От -20 °C до +40 °C
Сопротивление коррозии
1 - Низкая стойкость к коррозии
Стандарты
Стойкость к вибрации
Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Дополнительные характеристики
Защита от перекрытия
Да
Отображение статуса сигнала
Да
