Основные характеристики
Производитель
Артикул
40M2L200A130/155N
Наименование

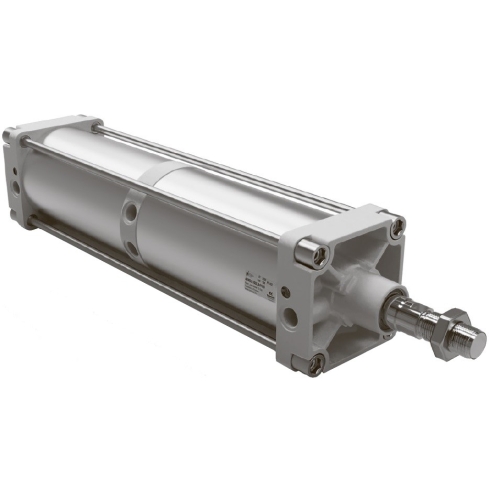

Многопозиционный пневмоцилиндр
Серия товара
Группа
Тип оборудования
Пневмоцилиндр
Внутренний стандарт
IDO28456
Технические характеристики
Ход
155 мм
Диаметр поршня
Тип штока
Односторонний
Тип действия
Двустороннее
Присоединение
3/4
Демпфирование
Пневматическое регулируемое
Расположение демпфирования
С двух сторон
Ход позиции 2
155 мм
Определение позиции
При помощи датчиков положения
Ход позиции 1
130 мм
Скорость перемещения
От 10 до 1000 мм/с
Массо-габаритные и монтажные характеристики
Тип конструкции
Стяжные шпильки
Тип присоединения на входе
Внутренняя резьба
Тип крепления
Стандартный
Резьба на штоке
M36X2
Конец штока
Наружная резьба
Тип резьбы
G
Ширина
216 мм
Высота
216 мм
Длина
508 мм
Особенности материалов
Материал направляющей втулки
Графитизированная бронза
Материал штока
Нержавеющая сталь AISI 420
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
Материал крепления
Оцинкованная сталь
Материал крышки
Алюминий
Материал антифрикционного кольца
Полиамид
Материал шпильки
Оцинкованная сталь
Материал гильзы
Анодированный алюминий
Условия эксплуатации
Максимальное рабочее давление
10 бар
Минимальное рабочее давление
1 бар
Положение при сборке
Любое
Температура окружающей среды
От 0 °C до + 80 °C (при сухом воздухе -20°C)
Рабочая среда
Очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4]
Примечание по рабочей среде
Требуется установка центробежного фильтра 25 мкм, обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4]
Дополнительные характеристики
Исполнение
Оппозитный цилиндр, собранный по задним крышкам
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
