Описание и характеристики
Основные характеристики
Производитель
Артикул
197036
Наименование

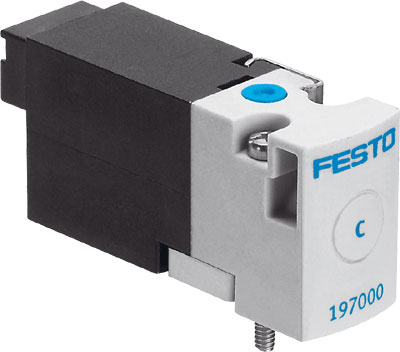

Распределитель с электромагнитным управлением
Серия товара
Группа
Для специфических применений
Тип оборудования
Распределители
Внутренний стандарт
IDO28456
Технические характеристики
Количество линий и позиций
2/2 лин./поз.
Тип управления
Электропневматическое
Тип действия
Тип пилотного управления
Прямого действия
Тип сброса
Пружинный
Ручное дублирование
Толкающий
Функция быстрого выхлопа
Не дросселируемый
Функция распределителя
Н. З.
Время включения
4 мс
Время отключения
5 мс
Максимальная частота переключения
20 Гц
Подходит для работы с вакуумом
Да
Питание пилота
Внешнее
Максимальный стандартный расход
14
Направление потока
Нереверсивный
Рабочий цикл
100 %
Электрические характеристики
Тип электрического подключения
Разъем
Класс защиты
IP40
Рабочее напряжение катушки
5 В DC
Мощность переключения
1 Вт
Мощность удержания
1 Вт
Потребление электроэнергии
1 Вт
Допустимые колебания напряжения
± 10 %
Массо-габаритные и монтажные характеристики
Тип конструкции
Тарельчатый клапан с пружинным возвратом
Тип присоединения на входе
Внутренняя резьба
Тип присоединения
Монтажная плита
Тип крепления
На монтажной плите; Со сквозным отверстием
Монтажный шаг
10 мм
Условный проход
0,9 мм
Ширина
10 мм
Вес
10 г
Особенности материалов
Материал корпуса
PA (Полиамид) с армированием; PPS (Полифениленсульфид) с армированием
Материал уплотнения
FPM (Фторкаучук); HNBR (Гидрированный бутадиен-нитрильный эластомер); NBR (Бутадиен-нитрильный каучук)
Тип уплотнения
Мягкий
Условия эксплуатации
Максимальное рабочее давление
2 бар
Положение при сборке
Любое
Температура окружающей среды
От -5 °C до +40 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Температура хранения
От -20 °C до +60 °C
Сопротивление коррозии
2 - Средняя стойкость к коррозии
Стандарты
Стойкость к вибрации
Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Дополнительные характеристики
Идентификация позиции распределителя
Табличка
